[ Question ]

色ごとではなく、図形ごとに線幅の情報を与えたい

[ Answer ]


通常は黄色の図形は何ミリ、緑色の図形は何ミリと色ごとに線幅を指定しますが、図形ごとに線幅を指定することができます。

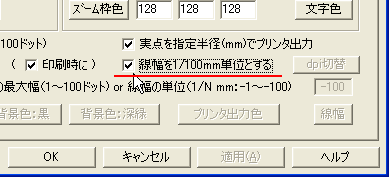

まず、基本設定の[色・画面]タブ内にある「線幅を1/100mm単位とする」にチェックを付けます。


すると、線属性ダイアログに「線幅(1/100mm単位) 0:基本幅」という項目が表示されるので、任意の値(線幅)を設定して作図を行います。
この設定を利用すると同一色でも線幅を変えて表現することが可能になります。
