[ Question ]

プロジェクトごとにレイヤ名称を設定しておきたい

[ Answer ]


Jw_cadにはあらかじめ0~Fレイヤグループ、また各グループ内に0~Fレイヤが用意されています。
レイヤグループ、レイヤをより使いやすくするために名称をつけて管理を行います。
このレイヤグループ、レイヤ名称はあらかじめ「環境設定」ファイルで割り当てが行えます。
環境設定ファイルは拡張子が JWF となっています。
既存の環境設定ファイルをコピーするか、現在のJw_cadの設定を[設定]メニューより[環境設定ファイル]-[書出し]コマンドを実行し、名前をつけて保存します。

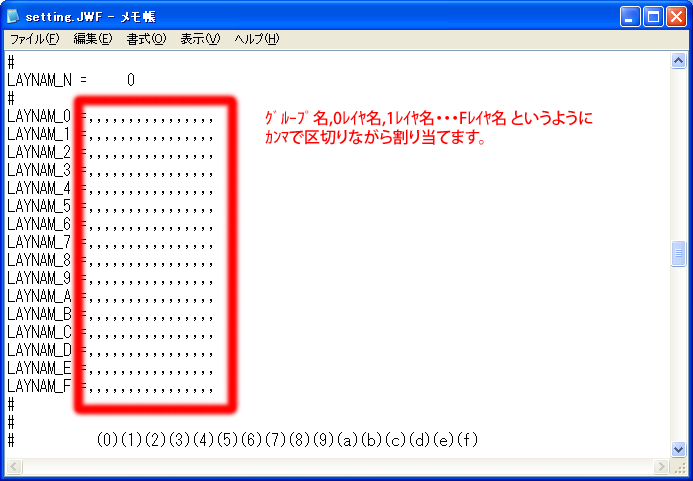

環境設定ファイルはメモ帳などのテキストエディタで開くことができます。LAYNAMEの項目にある「LAYNAME_0」は0レイヤグループという意味になり、=(イコール)から先の部分を編集します。
レイヤグループ名を先頭に、あとは各レイヤ名をカンマで区切りながら割り当てます。
割り当てが済んだら環境設定ファイルを上書き保存します。
Jw_cad上で[設定]メニューより[環境設定ファイル]-[読込み]コマンドから作成した環境設定ファイルを開き、現在の図面に割り当てます。
このファイルをプロジェクトごとに作成しておけば、必要なときに簡単に切り替えることができます。
